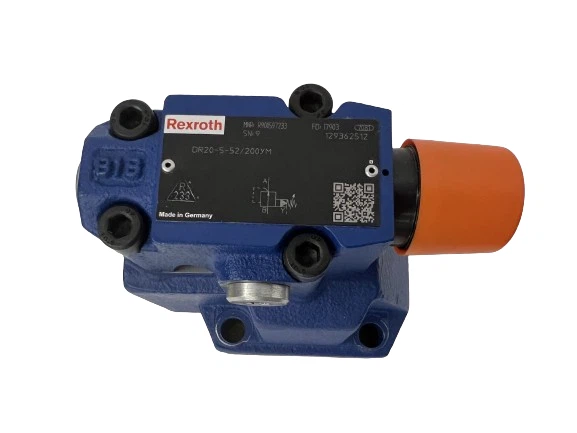

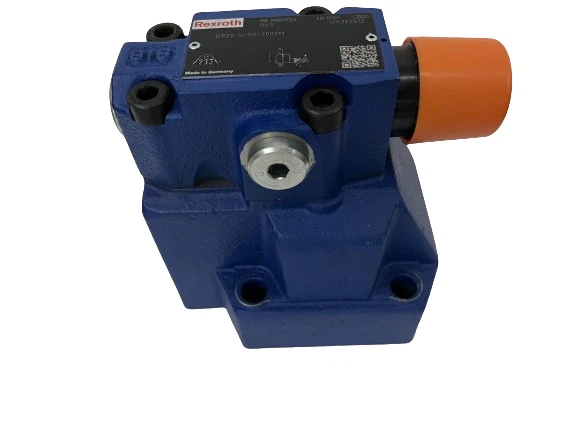

DR 솔레노이드 작동식 유량 제어 밸브

 개요

DR 솔레노이드 작동식 유량 제어 밸브 감압 밸브는 기본적으로 메인 스풀 인서트(3)가 있는 메인 밸브(1)와 조정 유형이 있는 파일럿 제어 밸브(2)로 구성됩니다. 정지 위치에서는 밸브가 열려 있습니다. 작동유는 제한 없이 채널 B에서 메인 스풀 인서트(3)를 통해 채널 A로 흐릅니다. 채널 A에 적용되는 압력은 하단 메인 스풀 측에 작용합니다. 동시에 압력은 노즐(4)을 통해 메인 스풀(3)의 스프링 장착 측에 가해지고 채널(5)을 통해 파일럿 제어 밸브(2)의 볼(6)에 가해집니다. 이는 또한 노즐(7), 제어 라인(8), 체크 밸브(9) 및 노즐(10)을 통해 볼(6)에 작용합니다. 스프링(11)의 설정에 따라 볼(6) 앞, 채널(5) 및 제어 스풀(13)을 열린 위치에 유지하는 스프링 챔버(12)에 압력이 형성됩니다. 채널 B의 유압유는 스프링(11)에 설정된 값을 초과하는 압력이 채널 A에 쌓이고 볼(6)이 열릴 때까지 메인 스풀 인서트(3)를 통해 제한 없이 채널 A로 흐를 수 있습니다. 제어 스풀(13)이 닫힘 방향으로 이동합니다.

원하는 감소된 압력은 채널 A의 압력과 스프링(11)에 설정된 압력 사이에 평형 상태가 있을 때 달성됩니다. 스프링 챔버(14)로부터의 파일럿 오일 복귀는 항상 외부적으로 제어 라인(15)을 통해 탱크로 실행됩니다. 채널 A에서 채널 B로의 자유 역류를 위해 체크 밸브(16)를 선택적으로 설치할 수 있습니다. 압력 게이지 연결(17)을 통해 채널 A의 감소된 압력을 제어할 수 있습니다.
