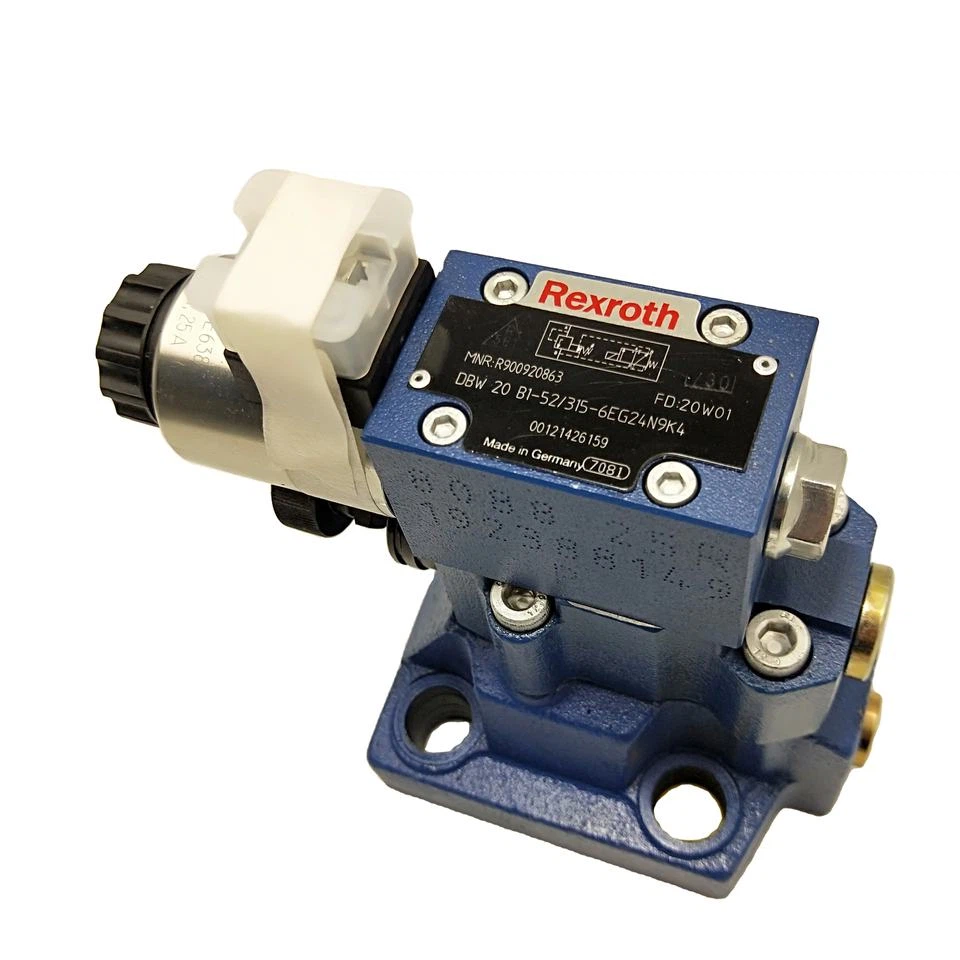

유압 DBW 솔레노이드 밸브

 압력 릴리프 밸브 타입 DB

시스템에 의해 가해지는 압력은 메인 스풀(4)에 작용합니다. 동시에, 노즐이 장착된 제어 라인(6)을 통해 메인 스풀(4)의 스프링 장착 측과 파일럿 제어 밸브(1)에 압력이 가해집니다. 시스템 압력이 스프링(7)에 설정된 값을 초과하면 파일럿 제어 밸브의 포핏(10)이 열립니다. 메인 스풀(4)의 스프링 장착 측에 있는 작동유는 이제 파일럿 제어 밸브(1)의 스프링 챔버를 통해 내부적으로 포트 T를 통해 또는 외부적으로 포트 Y를 통해 탱크로 흐릅니다. 제어 라인의 제트로 인해 메인 스풀에서 압력 강하가 발생하고 P에서 T로의 연결이 해제됩니다. 작동유는 설정된 작동 압력을 유지하면서 채널 P에서 채널 T로 흐릅니다. 압력 릴리프 밸브는 원격 제어를 통해 언로드되거나 포트 X(8)를 통해 다른 압력 값으로 전환될 수 있습니다.
